Máquinas equilibradoras de rotor de turbina de gas de 20 toneladas

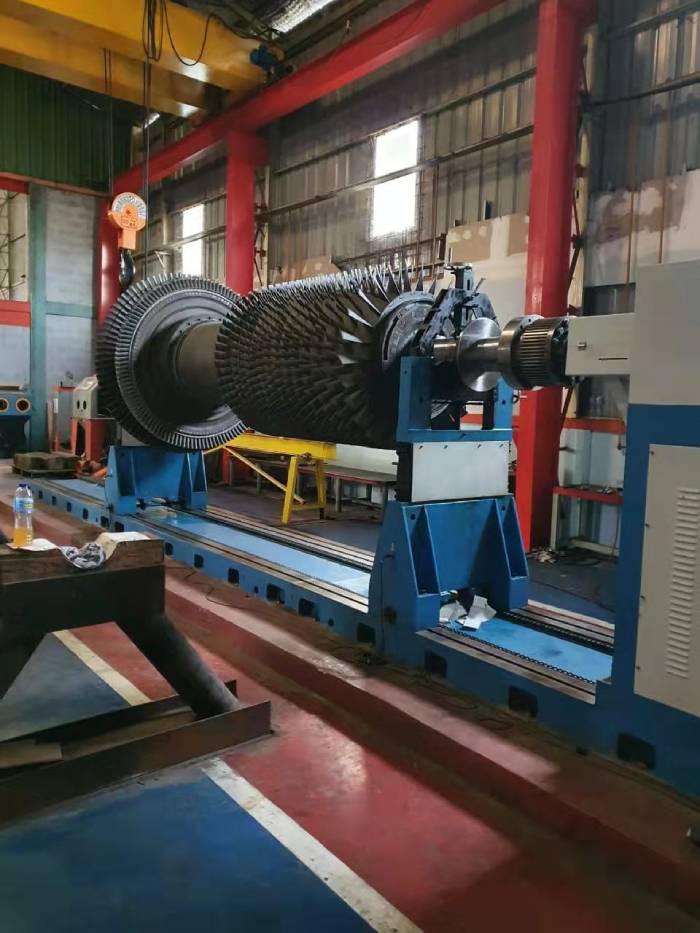

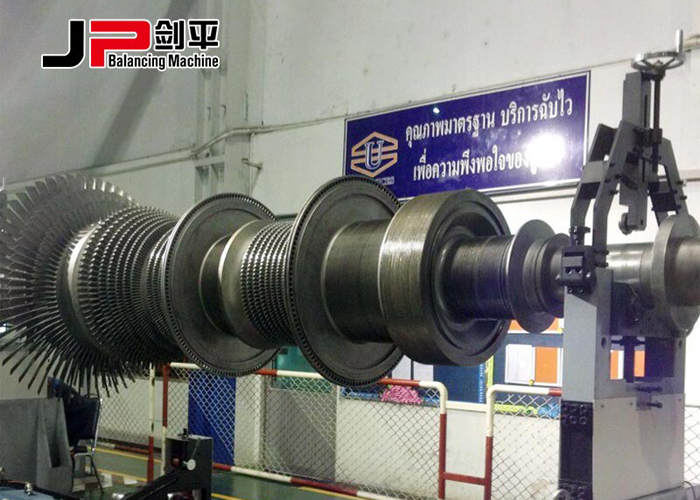

Máquina equilibradora horizontal de turbina de vapor de 20 toneladas

Una turbina de vapor, también conocida como motor de turbina de vapor, es un dispositivo rotativo de potencia de vapor. El vapor a alta temperatura y alta presión pasa a través de una boquilla fija para convertirse en un flujo de aire acelerado y luego lo rocía sobre las palas, de modo que el rotor equipado con la fila de palas gira y realiza un trabajo externo al mismo tiempo. Las turbinas de vapor son el equipo principal de las centrales térmicas modernas y también se utilizan en la industria metalúrgica, la industria química y las centrales eléctricas de barcos.

Una turbina de vapor es una máquina rotatoria que utiliza vapor como potencia y convierte la energía térmica del vapor en trabajo mecánico. Es el motor primario más utilizado en las centrales térmicas modernas. Para mejorar la eficiencia de la turbina de vapor, reducir la vibración y el ruido, reducir el consumo de energía del producto y reducir la incomodidad del usuario, aumentar la vida útil de las piezas de soporte (cojinetes), mejorar la calidad del rotor y su productos, así como proteger las plantas de energía modernas, Shanghai Jianping Dynamic Balancing Machine Manufacturing Co., Ltd. ha desarrollado una máquina de equilibrio horizontal de turbina de vapor de 20 toneladas, que es impulsada por un acoplamiento universal o una caja de cambios, y puede equilibrar rotores que van desde 50 kg a 100.000 kg con un diámetro de 4.000 mm. Esta máquina equilibradora de juntas universales se utiliza para la corrección dinámica del desequilibrio de piezas de trabajo giratorias, como rotores de motores grandes y medianos, sopladores, impulsores centrífugos, secadores y tambores.

Máquina equilibradora horizontal de turbina de vapor de 20 toneladas Introducción a la función

Se puede utilizar para la corrección de desequilibrio de rotores de turbinas de vapor, rotores de motores, tambores, husillos de máquinas herramienta, bombas multietapa, impulsores de ventiladores, etc. es adecuado para piezas de trabajo cuyo círculo exterior no puede adoptar un dispositivo de transmisión por correa o requiere una gran potencia de transmisión; los soportes diseñados profesionalmente pueden transmitir efectivamente la fuerza mecánica. La máquina equilibradora de juntas universales de la serie PHW es otra obra maestra de Shanghai Jianping.

Características de la máquina equilibradora horizontal de turbina de vapor de 20 toneladas

Sensor de alta sensibilidad

Accionamiento de junta universal

Cabezal de torno móvil

Regulación de velocidad de frecuencia variable continua

Autómata Siemens S71200

Kunluntongtai HMI de 15”

sistema operativo linux

500 parámetros del rotor

1 millón de conjuntos de registros de medición históricos

Función de gestión de múltiples cuentas

Visualización de desequilibrio simple/doble/dinámico y estático

Bilingüe chino e inglés

Admite exportación de datos

Principio de funcionamiento

Se utiliza una junta universal para conectar el husillo de la máquina equilibradora con el rotor. La característica de la transmisión por acoplamiento es que es adecuada para rotores de forma irregular, que pueden transmitir un gran par, y es adecuada para impulsar rotores con gran resistencia al viento, como ventiladores y turbinas de vapor. La desventaja de la transmisión por acoplamiento es que el desequilibrio del propio acoplamiento afectará al rotor (por lo que el acoplamiento debe equilibrarse antes de su uso) y también afectará a la precisión del equilibrado. Además, se debe realizar un gran número de bridas de conexión para adaptarse a diferentes tipos de rotores.

Shanghai Jianping Dynamic Balancing Machine Manufacturing Co., Ltd. es una empresa de alta tecnología dedicada a I+D, diseño y fabricación de equipos de máquinas de equilibrio dinámico, centrándose en la calidad del producto y la actualización del rendimiento del equipo de producción. Prestamos atención a la investigación técnica y al desarrollo de varios tipos de máquinas de equilibrio dinámico, y hemos obtenido varios certificados de patentes de invención y certificados de trabajo de software informático.
