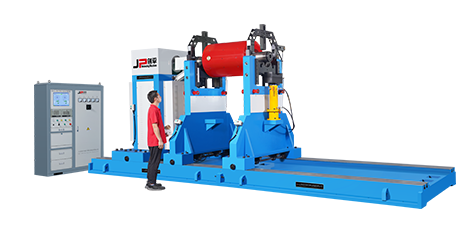

Equilibradora de transmisión de juntas universales de gran tamaño
Describir Parámetro Foto Vídeo Descargar Cotización
Aplicación

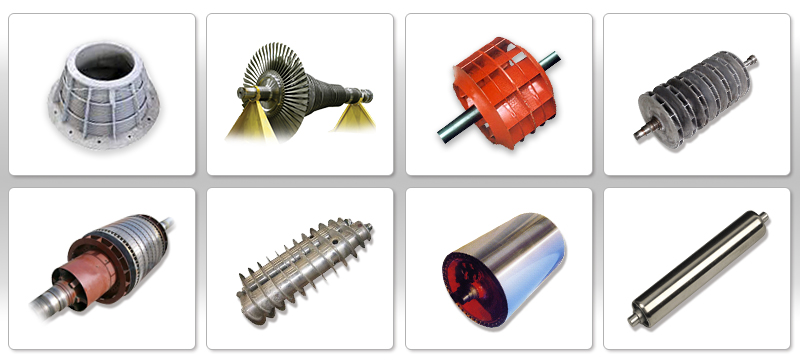

Se utiliza para la corrección del desequilibrio de piezas de trabajo giratorias, como rotores de motores grandes y medianos, sopladores, impulsores centrífugos, cilindros secadores y rodillos.
Características
Esta máquina adopta el sistema de medición Jianping, el equilibrio dinámico y estático están disponibles, los modos de rodamiento son de hasta 10 tipos, la adición y eliminación de peso, la rotación CW y CCW se puede personalizar de manera flexible, la cantidad de desequilibrio y las unidades de visualización de ángulo se pueden personalizar para lograr tiempo real conversión de unidades para satisfacer las diferentes necesidades de los clientes.
Adopte el acoplamiento universal o la transmisión de la caja de cambios, puede obtener una variedad de velocidad de equilibrio o regulación de velocidad continua.
Aplicable a piezas pequeñas
| Datos técnicos de un vistazo | PHW-160H | PHW-300H | PHW-500H |
| Alcance de masa de la pieza de trabajo(kg) | 160 | 300 | 500 |
| Diámetro máximo de la pieza de trabajo(mm) | Φ1000 | Φ1200 | Φ1500 |
| Distancia entre dos cojinetes de apoyo(mm) | Min 60 | Min 60 | Min 60 |
| Alcance del diámetro del diario de la pieza de trabajo(mm) | Φ15~752) | Φ15~752) | Φ15~752) |
| Distancia máxima entre la brida de conducción y el soporte del rodamiento derecho(mm) | 1500 | 1500 | 1500 |
| Velocidad de rotación del eje principal(r/min) | 600,10954) | 600,10954) | 600,10954) |
| Fuerza de motor (kw) | 31) | 31) | 41) |
| Par de torsión del eje de la junta universal(N·m) | 60 | 60 | 60 |
| Longitud de la cama (mm) | 2500 | 2500 | 2500 |
| Monto de desequilibrio residual mínimo alcanzable(emar) | ≤0.5g· mm/kg | ≤0.5g· mm/kg | ≤0.5g· mm/kg |
Aplicable a piezas medianas
| Datos técnicos de un vistazo | PHW-1000H | PHW-2000H | PHW-3000H | PHW-5000 |
| Alcance de masa de la pieza de trabajo(kg) | 1000 | 2000 | 3000 | 5000 |
| Diámetro máximo de la pieza de trabajo(mm) | Φ1600 | Φ1800 | Φ2100 | Φ2400 |
| Distancia entre dos cojinetes de apoyo(mm) | Min 60 | Min 60 | Min 60 | Min 320 |
| Alcance del diámetro del diario de la pieza de trabajo(mm) | Φ25~1203) | Φ25~1203) | Φ25~1203) | Φ40~380 |
| Distancia máxima entre la brida de conducción y el soporte del rodamiento derecho (mm) | 1600 | 1900 | 1900 | 2500 |
| Velocidad de rotación del eje principal(r/min) | 600,10954) | 485,8184) | 133,255,396. 634,9704) | 133,255,396, 634,9704) |
| Fuerza de motor (kw) | 41) | 7.51) | 7.51) | 151) |
| Par de torsión del eje de la junta universal(N·m) | 250 | 300 | 700 | 1250 |
| Longitud de la cama(mm) | 2500 | 3000 | 3000 | 4000 |
| Monto de desequilibrio residual mínimo alcanzable(emar) | ≤0.5g· mm/kg | ≤0.5g· mm/kg | ≤0.5g· mm/kg | ≤0.5g· mm/kg |
Aplicable a piezas de trabajo grandes

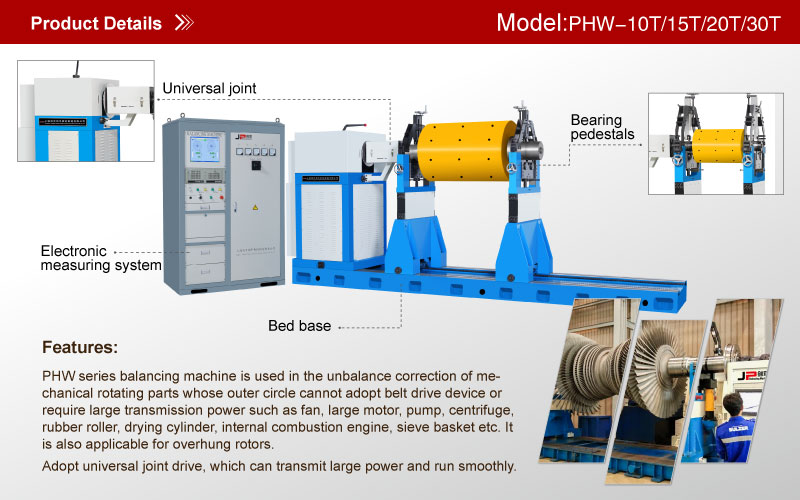

| Datos técnicos de un vistazo | PHW-10000H | PHW-15000H | PHW-20000H | PHW-30000 |
| Alcance de masa de la pieza de trabajo(kg) | 10000 | 15000 | 20000 | 30000 |
| Diámetro máximo de la pieza de trabajo(mm) | Φ2400 | Φ2800 | Φ2800 | Φ3000 |
| Distancia entre dos cojinetes de apoyo(mm) | Min 320 | Min 450 | Min 600 | Min 600 |
| Alcance del diámetro del diario de la pieza de trabajo(mm) | Φ60~400 | Φ60~400 | Φ60~400 | Φ80~500 |
| Distancia máxima entre la brida de conducción y el soporte del rodamiento derecho (mm) | 4000 | 4200 | 5200 | 6000 |
| Velocidad de rotación del eje principal(r/min) | 133,255,396. 634,9704) | 138,237,396. 644,10004) | 138,237,396. 644,10004) | 138,237,396. 644,10004) |
| Fuerza de motor (kw) | 221) | 301) | 551) | 751) |
| Par de torsión del eje de la junta universal(N·m) | 2250 | 2250 | 5000 | 7800 |
| Longitud de la cama (mm) | 5500 | 6000 | 7000 | 8000 |
| Monto de desequilibrio residual mínimo alcanzable(emar) | ≤0.5g· mm/kg | ≤0.5g· mm/kg | ≤1g· mm/kg | ≤1g· mm/kg |
Aplicable a piezas de trabajo enormes
| Datos técnicos de un vistazo | PHW-50000 | PHW-80000 | PHW-100000 |
| Alcance de masa de la pieza de trabajo(kg) | 50000 | 80000 | 100000 |
| Diámetro máximo de la pieza de trabajo(mm) | Φ3600 | Φ4000 | Φ4200 |
| Distancia entre dos cojinetes de apoyo(mm) | Min 600 | Min 600 | Min 600 |
| Alcance del diámetro del diario de la pieza de trabajo(mm) | Φ80~560 | Φ80~560 | Φ100~650 |
| Distancia máxima entre la brida de conducción y el soporte del rodamiento derecho (mm) | 7000 | 7500 | 9500 |
| Velocidad de rotación del eje principal(r/min) | 138,235,348,505, 729,9554) | 138,235,348,505, 729,9554) | 124,187,255,373,473,627, 853,15884) |
| Fuerza de motor (kw) | 1101) | 1601) | 2001) |
| Par de torsión del eje de la junta universal(N·m) | 10000 | 15000 | 18000 |
| Longitud de la cama (mm) | 9000 | 10000 | 12000 |
| Monto de desequilibrio residual mínimo alcanzable(emar) | ≤1g· mm/kg | ≤1g· mm/kg | ≤1g· mm/kg |
1)Conversión de frecuencia
2) Puede agregar a 75-180
3) Puede agregar a 120 ~ 240
4)Regulación de velocidad continua
